10 gövde ve 1/4" BSPP (gaz) dişi bağlantılı SKV3L-10-G14, 3 yollu L tipi paslanmaz hidrolik küresel vanadır. Gövdesi AISI 316L paslanmaz çeliktir ve standart contası FKM'dir; bu sayede korozyona dayanıklıdır ve +200°C'ye kadar çalışır. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Kilit plakası sayesinde açık veya kapalı konumda kilitlenebilir.
10 gövde 3 yollu L tipi paslanmaz küresel vana nerede kullanılır?
Akışı iki hattan birine yönlendirmek gereken devrelerde tercih edilir: iki silindir arasında seçim, yedek pompa ya da yedek filtre hattına geçiş, iki ayrı tanka dönüş gibi. DN10 gövde; pilot ve kumanda hatları, manometre bağlantıları ve küçük ünitelerin çıkışları gibi düşük debili hatlar içindir. AISI 316L paslanmaz gövdesi ve FKM contası sayesinde korozif ortamlarda (deniz, açık saha, yıkama alanları), kimya ve gıda tesislerinde, yüksek sıcaklıktaki devrelerde tercih edilir. Dişi BSPP (ISO 1179-1) portlarına nipel veya adaptör vidalanır; sızdırmazlığı rakordaki conta sağlar.
Sık sorulan sorular
L tipi yerine T tipi vana ne zaman seçilmelidir?
İki çıkıştan yalnızca birini seçmeniz yetiyorsa L tipi yeterlidir ve karıştırma riski yoktur. İki çıkışı aynı anda beslemeniz ya da iki hattı tek hatta birleştirmeniz gerekiyorsa T tipi seçilir. Aynı gövde ve bağlantı ölçüsünde Oleocon KV3T serisi de mevcuttur.
1/4" BSPP portlu vanaya hangi rakor takılır?
Portlar ISO 1179-1 standardında paralel BSPP (gaz) diştir. Buraya 1/4" BSPP erkek dişli nipel, adaptör veya hortum rakoru takılır; sızdırmazlığı rakorun alnındaki yapışkan conta (bonded seal) ya da O-ring sağlar. Paralel dişe teflon bant sarılmaz.
Paslanmaz küresel vana ile standart vana arasındaki fark nedir?
Paslanmaz seri (SKV) AISI 316L paslanmaz çelikten üretilir ve standart contası FKM'dir. Bu sayede korozyona dayanıklıdır ve -20°C ile +200°C arasında çalışır. Standart seri (KV) ise yüksek mukavemetli çelik gövdeli, Zn-Fe kaplamalı ve NBR contalıdır; -20°C ile +100°C arasında, daha yüksek basınçta (350–500 bar) çalışır. Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır.
Vana neden tam kapatmıyor veya kaçırıyor?
En sık nedenleri şunlardır: vananın uzun süre yarı açık kullanılması sonucu yatakların aşınması, yağdaki kir ve metal parçacıklarının bilyeyi çizmesi, uygun olmayan sıcaklık veya akışkan nedeniyle conta hasarı. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Bazı gövde ölçüleri için Oleocon tamir takımı mevcuttur.
Çalışma basıncı ne kadardır?
Oleocon paslanmaz küresel vana serisinin çalışma basıncı gövde ve bağlantı ölçüsüne göre 250–400 bar aralığındadır. Kritik uygulamalarda ürününüzün kesin basınç değerini sipariş öncesi bizimle teyit edin; sistemin emniyet valfi ayarı bu değeri aşmamalıdır.
3 yollu vanada giriş portu hangisidir?

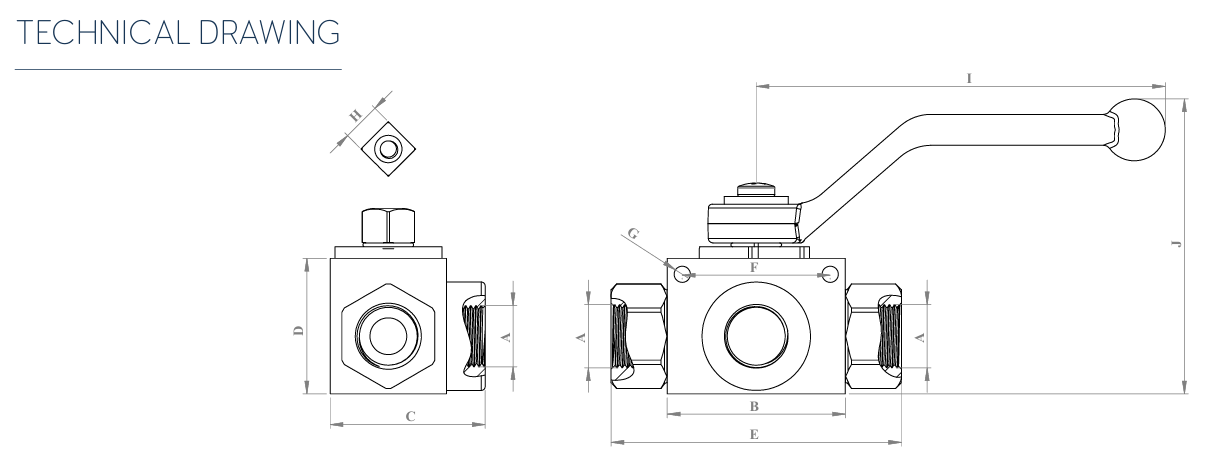

3 yollu vanalarda akış girişten çıkışlara yönlendirilir; hangi portun giriş olduğu ürünün teknik çizimindeki port yerleşimine göre belirlenir. Montajdan önce kolun her konumunda hangi yolların açık olduğunu kontrol edin; yanlış porta bağlanan hat beklenmedik bir silindirin hareket etmesine yol açabilir.
Kullanırken dikkat edilmesi gerekenler
- Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır; kritik uygulamalarda ürününüzün kesin değerini teyit edin ve emniyet valfi ayarının bu değeri aşmadığından emin olun.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Vanayı basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
- Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
