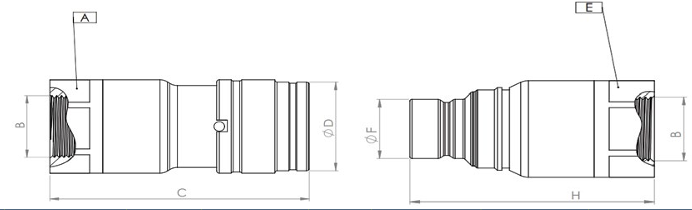

QCF-10A-G12, ataşman ve hidrolik hatları temiz ve yağ damlatmadan hızlıca ayırıp birleştirmek için kullanılan dişi düz alınlı kaplindir. Oleocon QCF düz alınlı serisinin 10 gövde (ISO 16028) modelidir ve 1/2" BSPP (gaz) dişi bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Bilezik ve emniyet kilidi dişi parçadadır; bu parça çoğunlukla yağı sağlayan makine tarafına sabitlenir.
10 gövde dişi düz alınlı kaplin nerede kullanılır?
Orta debili, sık takılıp sökülen hatlar içindir: kompakt ekskavatör ve mini damper ataşmanları, hidrolik elmas duvar kesme makineleri, taşınabilir kuyu delme ekipmanları ve üretim hatlarındaki kalıp bağlantıları örnek verilebilir. Dişi BSPP (ISO 1179-1) girişi sayesinde nipel, adaptör veya hortum rakoru doğrudan kaplinin içine vidalanır.
Sık sorulan sorular
QCF-10A-G12 hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-10B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-10B-G12 bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
1/2" BSPP girişe takılan rakorda sızdırmazlık nasıl sağlanır?
Kaplinin girişi ISO 1179-1 standardında paralel BSPP (gaz) diştir. Sızdırmazlığı diş değil, takılan rakorun alnındaki conta sağlar: yapışkan conta (bonded seal), O-ring veya elastomer sızdırmazlık halkası. Paralel dişe teflon bant sarılmaz. Bant sızdırmazlık sağlamaz, parçaları da düz alınlı kaplinin korumaya çalıştığı temiz sisteme karışır.
Düz alınlı kaplin ile popetli kaplin arasındaki fark nedir?
Popetli kaplinlerde (ISO 7241, Oleocon QCA/QCB) ön tarafta yağ tutan bir boşluk kalır. Bu yüzden ayırmada birkaç ml yağ kaybolur ve uçlara kir tutunabilir. Düz alınlı kaplinde ön yüz tamamen düzdür; ayırmada kayıp çok küçüktür (bu gövdede 0,035 ml) ve yüzey bir bezle silinerek temizlenir. Ayrıca bağlantı sırasında sisteme hava ve kir girişi en aza iner. İki tip birbirine takılmaz.
ISO 16028 nedir, başka markalarla uyumlu mu?
ISO 16028, düz alınlı hızlı bağlantı kaplinlerinin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon QCF serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (10) başka markaların ISO 16028 parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları ilk kez birleştirdiğinizde kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre QCF serisi artık basınç altında bağlanamaz ve ayrılamaz. Hortumda basınç kalmışsa valf açılamaz, kaplin takılmaz; zorlamak contalara zarar verir. Önce makineyi durdurup ataşman kumandasını birkaç kez oynatarak basıncı boşaltın. Sürekli basınçlı kalan ataşman hatları için artık basınç altında bağlanabilen Oleocon BAT serisi gibi modeller kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; bilezik ve emniyet kilidi mekanizması zorlanmamalıdır.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
