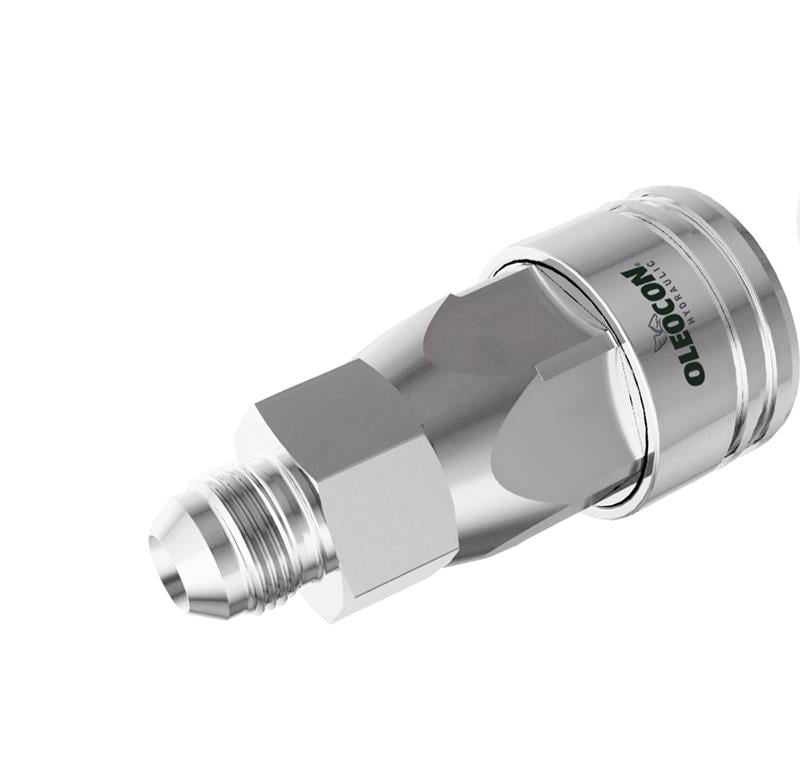

QCA-10A-MSAE5, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 10 gövde (ISO 7241-A) modelidir ve 1/2-20 UNF erkek bağlantıya sahiptir. En fazla 315 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
10 gövde dişi kaplin nerede kullanılır?
Orta debili hatlarda yaygındır. Kompakt iş makinelerinin ataşman hortumları, küçük damper ve kaldırma silindirleri, atölye presleri ve hidrolik güç ünitelerinin servis çıkışları örnek verilebilir. Erkek UNF/UN (SAE) dişli ucu, SAE standardındaki dişi porta veya rakora doğrudan vidalanır.
Sık sorulan sorular
QCA-10A-MSAE5 hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-10B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-10B-MSAE5 bu parçaya takılır.
Erkek 1/2-20 UNF UNF/UN uçlu kaplin nereye bağlanır?
Bu model, 1/2-20 UNF dişi SAE port veya rakora doğrudan vidalanır ve araya adaptör gerekmez. UNF/UN dişler Amerikan menşeli makinelerde yaygındır. Bağlanacak noktanın diş ölçüsünü ve sızdırmazlık tipini (O-ring veya konik oturma) takmadan önce kontrol edin.
10 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 23 l/dk (5,06 GPM), kaplin üzerinde 180 kPa basınç düşümü oluştuğunda geçen debidir. Kaplin bundan fazla yağ geçirebilir ama basınç kaybı ve ısınma hızla artar. Pompanızın veya valfinizin debisi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 12,5 gövdeyi değerlendirin.
10 gövde kaplin hangi hortum ölçüsüyle kullanılır?
10 gövde, genellikle 3/8" (DN10) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 315 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kaplinin bakımı nasıl yapılır, ne zaman değiştirilmelidir?
Her bağlamadan önce iki ucu temiz bir bezle silin ve ayrıkken toz kapaklarını takın. Bileziğin rahat hareket ettiğini, bilyelerin yerinde olduğunu ve dış contanın çatlak olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken damlama, bileziğin takılması veya bağlantının kendiliğinden ayrılması, kaplinin değiştirilmesi gerektiğini gösterir.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Bağlanacak portun diş ölçüsünü ve sızdırmazlık tipini takmadan önce doğrulayın; uyumsuz diş zorlanmamalıdır.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın.
