1'' R1''-11 Bsp Somunlu Düz Rakor (SB-2533-RSD)

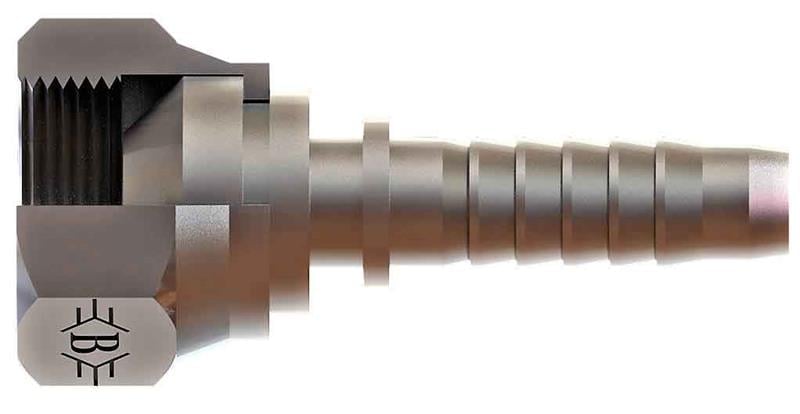

OLC SB-2533-RSD: 1" (25 mm) hortum için 1" BSP bağlantılı BSP somunlu düz rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP somunlu düz rakor nerede kullanılır?

SB-2533-RSD, 1" (25 mm) hortumun ucuna preslenerek hortumu 1" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-2533-RSD ürününün 1" BSP tarafı BSP 60° konik bağlantıdır. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.

1" hortum ne demek?

1" (25 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

SB-2533-RSD montajında nelere dikkat edilir?

1" (25 mm) hortum için SB-2533-RSD ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü R1"-11, B 88, C 34, ØD 19, AA 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
