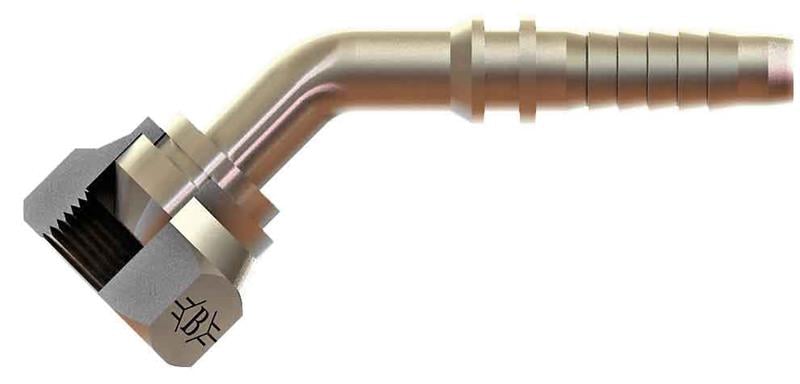

1'' R1''-11 Bsp Somunlu 45° Rakor (SB-2533-RS45)

SB-2533-RS45, 1" (25 mm) hortum için 1" BSP bağlantılı OLC BSP somunlu 45° rakor ürünüdür.

BSP somunlu 45° rakor ne için kullanılır?

SB-2533-RS45, 1" (25 mm) hortumun ucuna preslenerek hortumu 1" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 45° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Hortum ölçüsü nasıl seçilir?

1" (25 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Rakor hortuma nasıl preslenir?

Bu rakor 1" (25 mm) ölçülü hortum içindir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

45° açılı gövdenin avantajı nedir?

45° gövde, hattın yumuşak bir açıyla yön değiştirmesi gereken yerlerde kullanılır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-2533-RS45 ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü R1"-11, B 150, C 96, D 35, ØD1 19, AA 41. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
