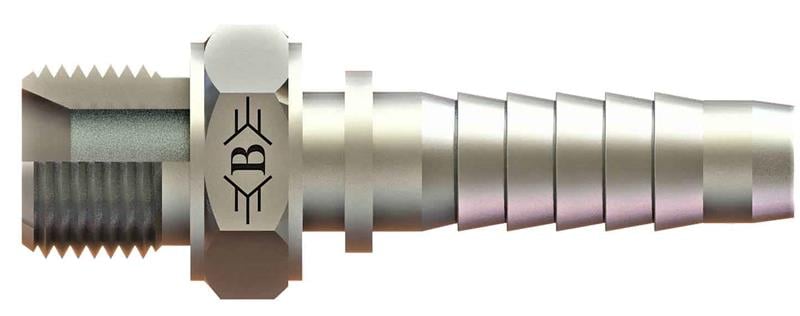

1'' R1''-11 Bsp Pul Sıkmalı Erkek Rakor (SB-2533-RE)

1" (25 mm) hortum için 1" BSP bağlantılı SB-2533-RE kodlu BSP pul sıkmalı erkek rakor, OLC hidrolik rakor serisindendir.

SB-2533-RE ne işe yarar?

SB-2533-RE, 1" (25 mm) hortumun ucuna preslenerek hortumu 1" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-2533-RE hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1" BSP ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1" BSP dişi nasıl tanınır?

1" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 1" boyutunda inç başına 11 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Hortum rakoru nasıl takılır?

Bu rakor 1" (25 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

SB-2533-RE teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R1"-11, B 94, C 40, ØD 19, AA 41. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
