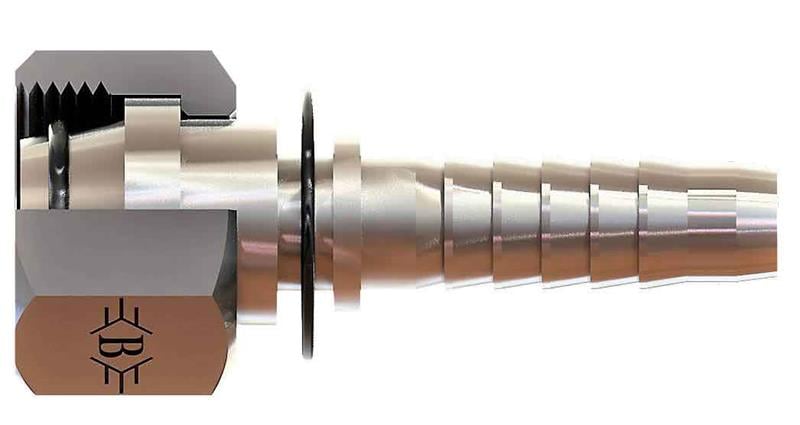

1" (25 mm) hortum için M45x2 bağlantılı SB-2535-MSOD-L kodlu metrik somunlu düz O-ringli rakor, OLC hidrolik rakor serisindendir. Metrik tarafı L (hafif) seridir.
Metrik somunlu düz O-ringli rakor ne için kullanılır?
SB-2535-MSOD-L, 1" (25 mm) hortumun ucuna preslenerek hortumu M45x2 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1" (25 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.
Sık sorulan sorular
Bu bağlantı nasıl sızdırmazlık sağlar?
SB-2535-MSOD-L ürününün M45x2 tarafı metrik 24° bağlantıdır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır. O-ring sayesinde bağlantı, sökülüp takıldığında da sızdırmazlığını daha kolay korur.
1" hortum ne demek?
1" (25 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.
SB-2535-MSOD-L montajında nelere dikkat edilir?
1" (25 mm) hortum için SB-2535-MSOD-L ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.
SB-2535-MSOD-L ölçüleri nelerdir?
Tabloya göre Somun / Diş Ölçüsü M45X2, B 87,5, C 34,2, ØD 19, AA 50. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Hortumu rakor çıkışında keskin bükmeyin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
