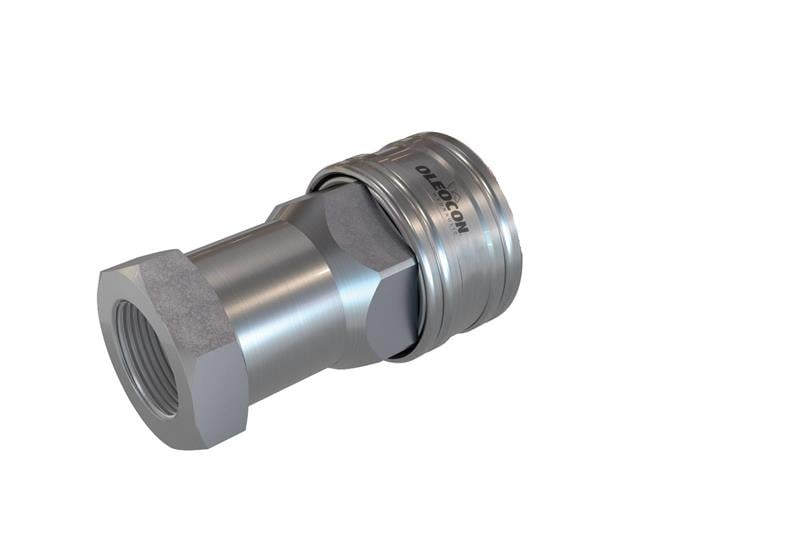

QCA-25A-G1V, 25 gövde ölçüsünde, 1" BSPP (gaz) dişi bağlantılı, ISO 7241-A standardında dişi popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 200 bar, nominal debisi 189 l/dk'dır ve 1" (DN25) hortum hatlarına uygundur. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
25 gövde dişi kaplin nerede kullanılır?
İş makinelerinin ana ataşman hatlarında, büyük debili endüstriyel hidrolik ünitelerde ve beton, maden, orman ekipmanlarında kullanılır. Bu ölçüde çalışma basıncı küçük gövdelere göre daha düşüktür. Dişi BSPP (gaz) dişli girişi sayesinde hortum rakoru, nipel veya adaptör doğrudan kaplinin içine vidalanır. Viton (FKM) contaları, standart NBR contaya göre yüksek sıcaklığa ve bazı sentetik akışkanlara daha dayanıklıdır.
Sık sorulan sorular
QCA-25A-G1V hangi parçayla birleşir?
25 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-25B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-25B-G1V bu parçaya takılır.
1" BSPP dişte sızdırmazlık nasıl sağlanır, teflon bant sarılır mı?
BSPP (gaz) dişi paralel diştir; sızdırmazlığı diş değil, rakorun alnındaki conta sağlar. Kaplinin 1" dişli girişine takılan nipel veya rakorda yapışkan conta (bonded seal), O-ring ya da konik oturma yüzeyi olmalıdır. Paralel dişe teflon bant sarmak sızdırmazlık sağlamaz; bant parçaları sisteme karışabilir.
Viton (FKM) contalı kaplin ne zaman gerekir?
Standart NBR conta mineral bazlı hidrolik yağlarda iyi çalışır. Yağ sıcaklığının sürekli yüksek olduğu devrelerde veya bazı sentetik ve yanmaz hidrolik sıvılarında Viton (FKM) conta daha uzun ömürlüdür. Kullandığınız akışkanın FKM ile uyumlu olduğunu akışkan üreticisinin tablosundan kontrol edin. Viton contalı kaplinde de 80°C üzerinde bağlama/ayırma yapılmamalıdır.
25 gövde kaplin hangi hortum ölçüsüyle kullanılır?
25 gövde, genellikle 1" (DN25) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 200 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kaplinin bakımı nasıl yapılır, ne zaman değiştirilmelidir?
Her bağlamadan önce iki ucu temiz bir bezle silin ve ayrıkken toz kapaklarını takın. Bileziğin rahat hareket ettiğini, bilyelerin yerinde olduğunu ve dış contanın çatlak olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken damlama, bileziğin takılması veya bağlantının kendiliğinden ayrılması, kaplinin değiştirilmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 25 gövdede bağlama kuvveti yaklaşık 190 N, ayırma kuvveti 55 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Kaplin dişine takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; aksi halde bilezik mekanizması zorlanır.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
