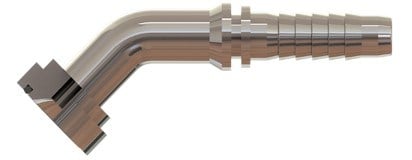

1'' 54 6000 Serisi Flanşlı 45° Rakor Kalın (SB-255414-KFL45)

1" (25 mm) hortum için 54 mm flanş başlı SB-255414-KFL45 kodlu 6000 serisi flanşlı 45° rakor kalın, OLC hidrolik rakor serisindendir.

6000 serisi flanşlı 45° rakor kalın nerede kullanılır?

SB-255414-KFL45, 1" (25 mm) hortum için 6000 seri SAE flanş başlı 45° hortum rakorudur; flanş ölçüsü 54 mm'dir. Yüksek debili ve büyük çaplı hatlarda pompa, valf ve motor portlarına yarım flanş ve cıvatalarla bağlanır. Büyük çaplı hortumların porta güvenli şekilde bağlanması için kullanılır.

Sık sorulan sorular

1" hortum ne demek?

1" (25 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Hortum rakoru nasıl takılır?

1" (25 mm) hortum için SB-255414-KFL45 ile aynı nominal ölçüde soket kullanılır. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

45° rakor ne zaman tercih edilir?

45° rakor, düz rakorun sığmadığı ama 90°’nin fazla geldiği konumlar içindir. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-255414-KFL45 ölçüleri nelerdir?

Tabloya göre Flanş Ölçüsü (ØD1) 54, B 145, C 91, D 38, ØD2 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü ve bağlantı standardını montajdan önce kontrol edin.
• Flanş O-ringinin kanala tam oturduğunu kontrol edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
