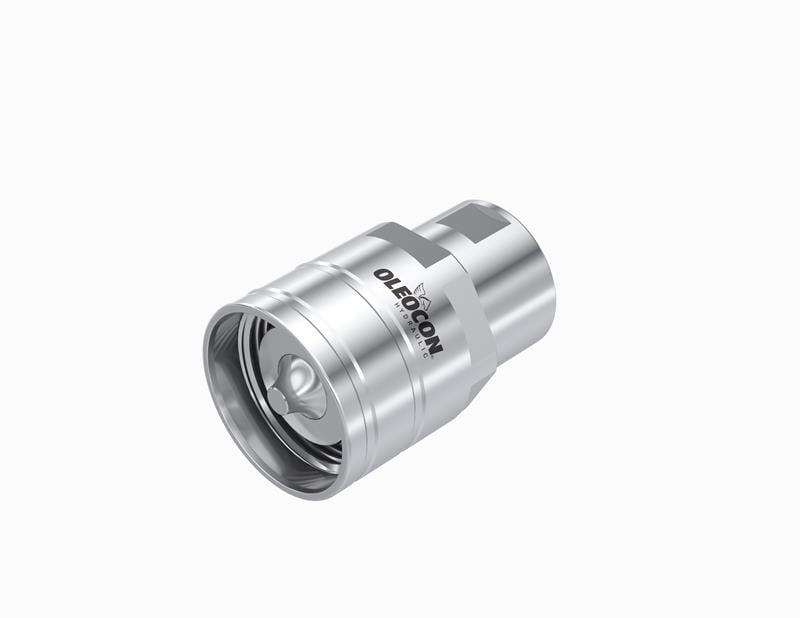

25 gövde ve 1 5/16-12 UN O-ringli SAE port bağlantılı QC-STC-25B-SAE16, ISO 14541 standardında vidalı erkek hızlı bağlantı kaplinidir. Bağlantıyı bilye değil diş tuttuğu için basınç darbesine ve titreşime dayanıklıdır; hatta düşük artık basınç (en fazla 100 bar) kalmışken de bağlanabilir. 200 bar çalışma basıncı ve 189 l/dk nominal debisiyle 1" (DN25) hortum hatları için uygundur. Somun erkek parçadadır; bu parça çoğunlukla ataşman tarafındaki hortuma takılır ve dişi parçaya vidalanarak bağlanır.
25 gövde erkek vidalı kaplin nerede kullanılır?
Ağır hizmet tipi, yüksek debili ve darbeli hatlar içindir: büyük kırıcı ve yıkım ataşmanları, temel ve delme makineleri, paletli vinçler ile endüstriyel ünitelerin ana besleme hatları. UNF/UN dişli girişi O-ringli SAE port standardındadır (ISO 11926-1); O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
QC-STC-25B-SAE16 hangi parçaya vidalanır?
25 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-25A serisi) vidalanır. Örneğin QC-STC-25A-SAE16 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
1 5/16-12 UN O-ringli SAE girişe hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır; sızdırmazlığı rakordaki O-ring, portun pah yüzeyine oturarak sağlar. O-ringin sağlam olduğunu kontrol edin ve takmadan önce hafifçe yağlayın.
Hat basınç altındayken bağlanabilir mi?
Evet. Bu seri, erkek veya dişi taraftan hatta kalan düşük artık basınç altında (en fazla 100 bar) bağlanabilir ve sökülebilir. Vida dişi, hattaki basınca karşı popetleri itecek kuvveti sağlar; artık basınç varsa somunu sıkmak için anahtar kullanılmalıdır. Pompa çalışırken, yani dinamik basınç altında bağlama ve ayırma yapılmaz; yağ 80°C'nin üzerindeyken de bağlantıya dokunulmamalıdır.
Hidrolik kırıcılarda neden vidalı kaplin tercih edilir?
Kırıcı hattı sürekli basınç darbesi ve yoğun titreşim altında çalışır. Bilyeli kaplinlerde bu darbeler bilyeleri yuvalarına vurur ve zamanla aşınma, kaçak veya kendiliğinden ayrılma yapar. Vidalı kaplinde bağlantıyı diş taşıdığı için darbeye ve titreşime çok daha dayanıklıdır. Ayrıca kırıcı söküldükten sonra hortumda kalan düşük basınç (en fazla 100 bar), yeniden bağlamayı engellemez.
ISO 14541 nedir, başka markalarla uyumlu mu?
ISO 14541, vidalı (screw to connect) hidrolik kaplinlerin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon STC serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (25) başka markaların ISO 14541 parçalarıyla birleşecek şekilde tasarlanmıştır. İlk birleştirmede tam vidalandığını ve sızdırmazlığı kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini kontrol edin ve hafifçe yağlayın; kesik O-ring darbeli hatta hemen kaçak yapar.
- Kaplini bağlamadan önce sistemdeki yağın temiz olduğundan, filtre ve soğutma sisteminin doğru çalıştığından emin olun.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın; açık dişlere dolan toz bir sonraki bağlamada sisteme girer.
