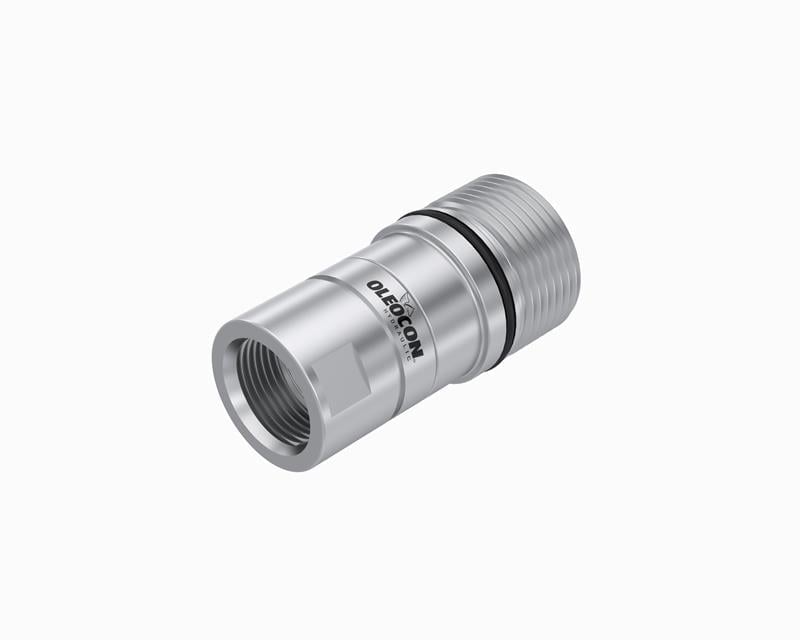

QC-STC-25A-SAE16, yüksek basınçlı ve darbeli hidrolik hatları vidalayarak bağlamak için kullanılan dişi popetli kaplindir. Oleocon STC serisinin 25 gövde modelidir ve 1 5/16-12 UN O-ringli SAE port bağlantıya sahiptir. En fazla 200 bar çalışma basıncında, 189 l/dk nominal debiyle çalışır. Dişi parça, erkek parçanın somununun vidalandığı dişli gövdedir; genellikle makine tarafında, kırıcı hattının bom üzerindeki ucunda durur.
25 gövde dişi vidalı kaplin nerede kullanılır?
En büyük vidalı QC ölçüsüdür. Büyük ekskavatörlerin kırıcı hatlarında, kazık makinelerinde, hidrofreze (diyafram duvar) kazıcılarda ve maden ekipmanlarında çok yüksek debili ana hatlar için kullanılır. Bu ölçüde çalışma basıncı küçük gövdelere göre daha düşüktür. UNF/UN dişli girişi O-ringli SAE port standardındadır (ISO 11926-1); O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
QC-STC-25A-SAE16 hangi parçayla birleşir?
25 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-25B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-25B-SAE16 bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
1 5/16-12 UN O-ringli SAE girişe hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır; sızdırmazlığı rakordaki O-ring, portun pah yüzeyine oturarak sağlar. O-ringin sağlam olduğunu kontrol edin ve takmadan önce hafifçe yağlayın.
25 gövde hangi hortum ölçüsüyle kullanılır?
25 gövde genellikle 1" (DN25) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınır; çok büyük seçilirse gereksiz ağırlık oluşur. Kırıcı gibi darbeli hatlarda hortumun basınç sınıfı, kaplinin 200 bar çalışma basıncının ve basınç piklerinin altında kalmamalıdır.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (200 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (800 bar) test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir. Darbeli hatlarda anlık pikler çalışma basıncını aşabileceği için emniyet valfi ayarı ve kırıcının pik basıncı birlikte değerlendirilmelidir.
Hangi sıcaklık aralığında kullanılabilir?
Seri -20°C ile +100°C arasındaki akışkan sıcaklığında çalışır. Devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Uzun süre çalışan kırıcılarda yağ hızla ısınır; kırıcıyı değiştirmeden önce sistemin soğumasını beklemek hem güvenlik hem conta ömrü için önemlidir.
Kullanırken dikkat edilmesi gerekenler
- 25 gövdede çalışma basıncı en fazla 200 bar, patlama basıncı 800 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini kontrol edin ve hafifçe yağlayın; kesik O-ring darbeli hatta hemen kaçak yapar.
- Conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağ ve çalışma sıcaklığıyla uyumlu olduğunu kontrol edin.
- Bağlamadan önce uçları ve dişleri temizleyin; dişlerde kalan kum hem sızdırmazlığı bozar hem de somunu aşındırır.
