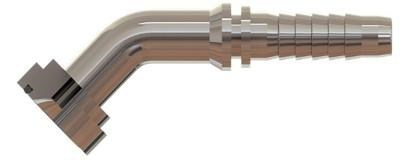

1'' 47,6 6000 Serisi Flanşlı 45° Rakor Kalın (SB-254814-KFL45)

1" (25 mm) hortum için 47,6 mm flanş başlı SB-254814-KFL45 kodlu 6000 serisi flanşlı 45° rakor kalın, OLC hidrolik rakor serisindendir.

6000 serisi flanşlı 45° rakor kalın nerede kullanılır?

SB-254814-KFL45, 1" (25 mm) hortum için 6000 seri SAE flanş başlı 45° hortum rakorudur; flanş ölçüsü 47,6 mm'dir. Dişli bağlantının zor sıkıldığı büyük çaplarda montajı kolaylaştırır ve sızdırmazlığı flanş yüzündeki O-ring sağlar. İş makineleri, presler ve büyük hidrolik ünitelerde pompa emiş/basma hatlarında kullanılır.

Sık sorulan sorular

SB-254814-KFL45 hangi flanşla kullanılır?

Code 61 (3000 seri) ve Code 62 (6000 seri) flanşlar farklı cıvata aralıkları ve flanş kalınlıklarıyla üretilir. Bu ürün 6000 seri flanş başlıdır ve flanş ölçüsü 47,6 mm'dir; porttaki flanş serisi ile aynı olmalıdır.

SB-254814-KFL45 sızdırmazlığı nasıl sağlanır?

Bu ürünün bağlantı tarafı 6000 seri flanş başıdır. SAE flanş bağlantısında (SAE J518 / ISO 6162) rakor başı, yüzündeki O-ring kanalıyla porta oturur ve yarım flanşlar ile dört cıvatayla sıkıştırılır. 6000 seri (Code 62) flanş ölçüleri kullanılır.

Hortum ölçüsü nasıl seçilir?

1" (25 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

SB-254814-KFL45 ölçüleri nelerdir?

Tabloya göre Flanş Ölçüsü (ØD1) 47,6, B 145, C 91, D 35, ØD2 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Flanş cıvatalarını çapraz sırayla ve eşit sıkın.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
