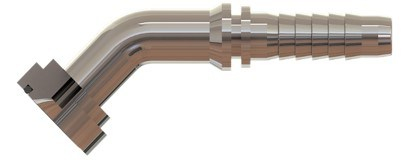

1'' 44,4 6000 Serisi Flanşlı 45° Rakor Kalın (SB-254414-KFL45)

OLC SB-254414-KFL45: 6000 serisi flanşlı 45° rakor kalın. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

6000 serisi flanşlı 45° rakor kalın nerede kullanılır?

SB-254414-KFL45, 6000 seri SAE flanş başlı 45° hortum rakorudur. Dişli bağlantının zor sıkıldığı büyük çaplarda montajı kolaylaştırır ve sızdırmazlığı flanş yüzündeki O-ring sağlar. Büyük çaplı hortumların porta güvenli şekilde bağlanması için kullanılır.

Sık sorulan sorular

Flanş serisi nasıl seçilir?

3000 seri (Code 61) ve 6000 seri (Code 62), SAE J518 / ISO 6162 standardındaki iki flanş ailesidir; 6000 seri daha yüksek basınç sınıfı için daha kalın ve büyük ölçülüdür. Bu ürün 6000 seri flanş başlıdır; porttaki flanş serisi ile aynı olmalıdır.

Bağlantıda conta gerekir mi?

Bu ürünün bağlantı tarafı 6000 seri flanş başıdır. Büyük çaplı hatlarda dişli bağlantı yerine flanş tercih edilir: O-ringli flanş başı, iki yarım flanş ve cıvatalarla porta bastırılır. 6000 seri, Code 62 olarak da bilinir.

Rakor hortuma nasıl preslenir?

Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?

45° rakor, düz rakorun sığmadığı ama 90°’nin fazla geldiği konumlar içindir. Hortumun rakor çıkışında keskin bükülmesi hortum ömrünü kısaltır; açılı rakor bunu önler.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Flanş cıvatalarını çapraz sırayla ve eşit sıkın.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
