1'' 41,3 6000 Serisi Flanşlı 90° Rakor Kalın (SB-254114-KFL90)

OLC SB-254114-KFL90: 6000 serisi flanşlı 90° rakor kalın. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

6000 serisi flanşlı 90° rakor kalın nerede kullanılır?

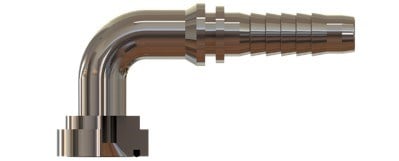

SB-254114-KFL90, 6000 seri SAE flanş başlı 90° hortum rakorudur. Yüksek debili ve büyük çaplı hatlarda pompa, valf ve motor portlarına yarım flanş ve cıvatalarla bağlanır. Ekskavatör, yükleyici ve vinç gibi yüksek debili makinelerin ana hatlarında tercih edilir.

Sık sorulan sorular

SB-254114-KFL90 hangi flanşla kullanılır?

Code 61 (3000 seri) ve Code 62 (6000 seri) flanşlar farklı cıvata aralıkları ve flanş kalınlıklarıyla üretilir. Bu ürün 6000 seri flanş başlıdır; porttaki flanş serisi ile aynı olmalıdır.

SB-254114-KFL90 sızdırmazlığı nasıl sağlanır?

SB-254114-KFL90 porta flanş başıyla bağlanır. SAE flanş bağlantısında (SAE J518 / ISO 6162) rakor başı, yüzündeki O-ring kanalıyla porta oturur ve yarım flanşlar ile dört cıvatayla sıkıştırılır. 6000 seri (Code 62) flanş ölçüleri kullanılır.

Rakor hortuma nasıl preslenir?

Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

Düz, 45° ve 90° rakor arasında nasıl seçim yapılır?

90° rakor, hortumu porttan hemen sonra keskin bükmeden dik yöne alır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Flanş O-ringinin kanala tam oturduğunu kontrol edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
