1'' 1''7/16-12 Orfs Somunlu Düz Rakor (SB-2537-OSD)

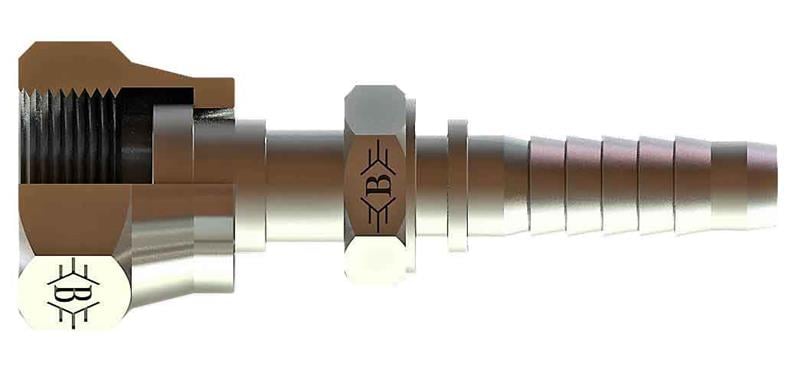

SB-2537-OSD, 1" (25 mm) hortum için 1 7/16-12 ORFS bağlantılı OLC ORFS somunlu düz rakor ürünüdür.

SB-2537-OSD ne işe yarar?

SB-2537-OSD, 1" (25 mm) hortumun ucuna preslenerek hortumu 1 7/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

Diş ölçüsü nasıl okunur?

1 7/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 7/16-12 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

SB-2537-OSD ürününün 1 7/16-12 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

Hortum ölçüsü nasıl seçilir?

1" (25 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

SB-2537-OSD teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 1"7/16-12, B 102,5, C 48,5, ØD 19, AA 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
