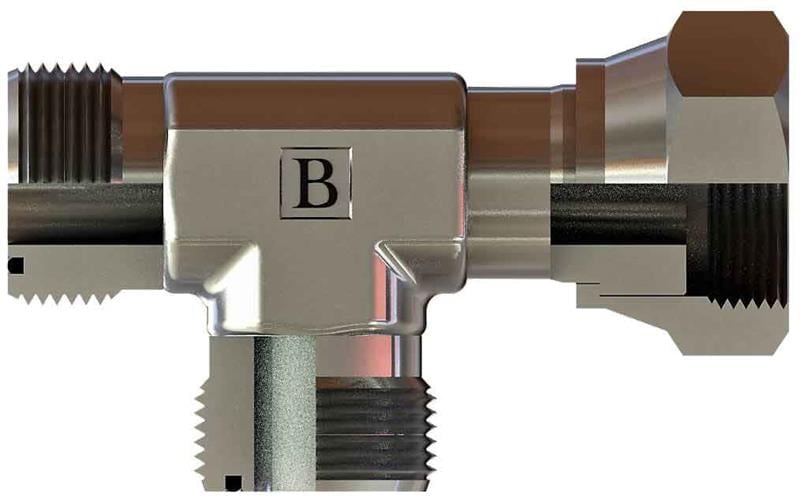

1''-14 Orfs Yan Bacak T Rakor (SB-2525-OYT)

SB-2525-OYT, 1-14 ORFS ölçüsünde OLC ORFS yan bacak T rakor ürünüdür.

ORFS yan bacak T rakor nerede kullanılır?

SB-2525-OYT, 1-14 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-2525-OYT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1-14 ORFS ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1-14 ORFS dişi nasıl tanınır?

1-14 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1" çapta inç başına 14 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bağlantıda conta gerekir mi?

SB-2525-OYT ürününün 1-14 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 1"-14, B 34, C 31, ØD1 12, A1 24, A2 30. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1-14 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
