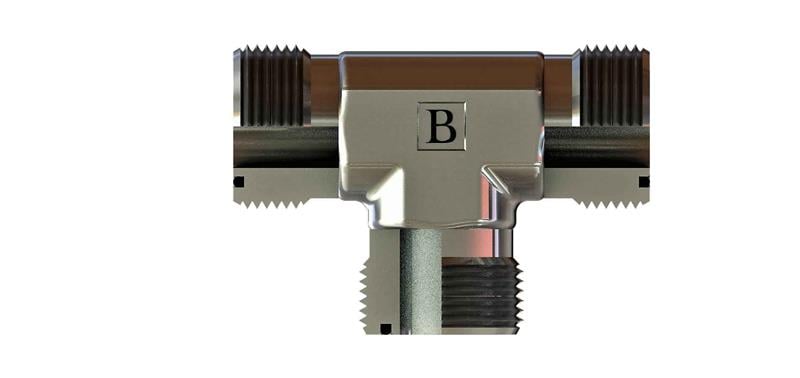

1''-14 Orfs T Rakor (SB-2525-OT)

SB-2525-OT, 1-14 ORFS ölçüsünde OLC ORFS T rakor ürünüdür.

SB-2525-OT ne işe yarar?

SB-2525-OT, 1-14 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Tek hattan iki ayrı tüketiciye akış dağıtmak veya iki hattı birleştirmek için kullanılır. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-2525-OT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1-14 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1-14 ORFS ne anlama gelir?

1-14 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1" çapta inç başına 14 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

1-14 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-2525-OT teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 1"-14, C 31, ØD 12, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
