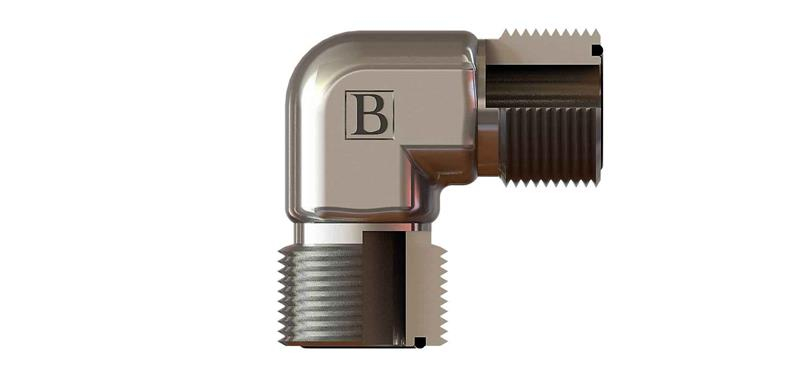

1''-14 Orfs Dirsek Kısa Tip (SB-2525-OD)

SB-2525-OD, 1-14 ORFS ölçüsünde OLC ORFS dirsek kısa tip ürünüdür.

ORFS dirsek kısa tip ne için kullanılır?

SB-2525-OD, 1-14 ORFS bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

SB-2525-OD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1-14 ORFS ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

1-14 ORFS ne anlama gelir?

1-14 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 1" çapta inç başına 14 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-2525-OD sızdırmazlığı nasıl sağlanır?

SB-2525-OD ürününün 1-14 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

SB-2525-OD teknik ölçüleri

Tabloya göre Diş Ölçüsü T1 1"-14, C 31, ØD 12, AA 24. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
