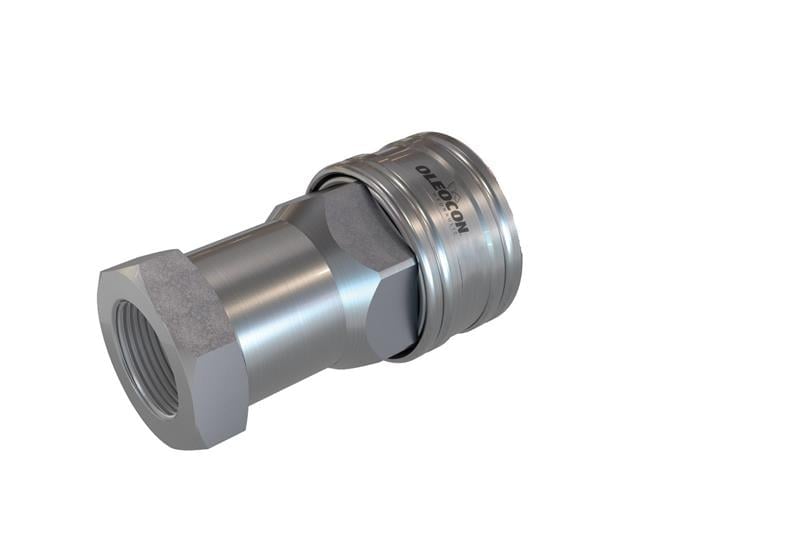

40 gövde ve 1 1/2" BSPP (gaz) dişi bağlantılı QCA-40A-G112V, ISO 7241-A uyumlu dişi popetli hızlı bağlantı kaplinidir. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. 160 bar çalışma basıncı ve 379 l/dk nominal debisiyle 1 1/2" (DN38) hortum hatları için uygundur. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
40 gövde dişi kaplin nerede kullanılır?
Debinin yüksek, basıncın ise orta seviyede olduğu hatlar içindir. Büyük ünitelerin dönüş hatları, yağ transfer ve dolum hatları, test standları ve soğutma devreleri tipik kullanım yerleridir. Dişi BSPP (gaz) dişli girişi sayesinde hortum rakoru, nipel veya adaptör doğrudan kaplinin içine vidalanır. Viton (FKM) contaları, standart NBR contaya göre yüksek sıcaklığa ve bazı sentetik akışkanlara daha dayanıklıdır.
Sık sorulan sorular
QCA-40A-G112V hangi parçayla birleşir?
40 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-40B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-40B-G112V bu parçaya takılır.
1 1/2" BSPP dişte sızdırmazlık nasıl sağlanır, teflon bant sarılır mı?
BSPP (gaz) dişi paralel diştir; sızdırmazlığı diş değil, rakorun alnındaki conta sağlar. Kaplinin 1 1/2" dişli girişine takılan nipel veya rakorda yapışkan conta (bonded seal), O-ring ya da konik oturma yüzeyi olmalıdır. Paralel dişe teflon bant sarmak sızdırmazlık sağlamaz; bant parçaları sisteme karışabilir.
Viton (FKM) contalı kaplin ne zaman gerekir?
Standart NBR conta mineral bazlı hidrolik yağlarda iyi çalışır. Yağ sıcaklığının sürekli yüksek olduğu devrelerde veya bazı sentetik ve yanmaz hidrolik sıvılarında Viton (FKM) conta daha uzun ömürlüdür. Kullandığınız akışkanın FKM ile uyumlu olduğunu akışkan üreticisinin tablosundan kontrol edin. Viton contalı kaplinde de 80°C üzerinde bağlama/ayırma yapılmamalıdır.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 40 gövdede bağlama kuvveti yaklaşık 250 N, ayırma kuvveti 70 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (160 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (640 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Kullanırken dikkat edilmesi gerekenler
- 40 gövdede çalışma basıncı en fazla 160 bar, patlama basıncı 640 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Kaplin dişine takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; aksi halde bilezik mekanizması zorlanır.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın.
- Hattı basınç altındayken ayırmayın veya bağlamayın; önce basıncı boşaltın.
