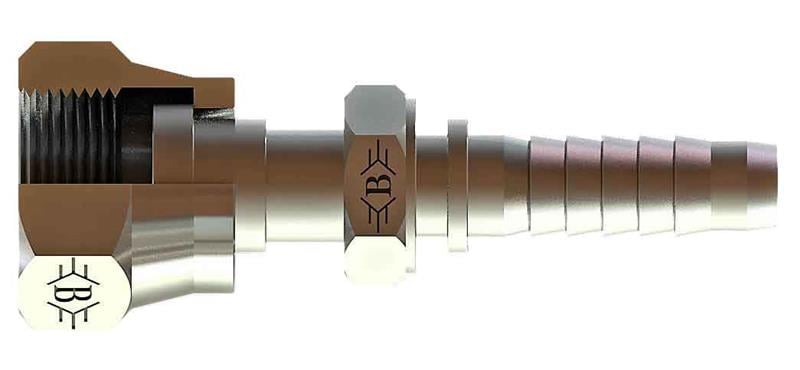

1'' 1''11/16-12 Orfs Somunlu Düz Rakor (SB-2543-OSD)

OLC SB-2543-OSD: 1" (25 mm) hortum için 1 11/16-12 ORFS bağlantılı ORFS somunlu düz rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

ORFS somunlu düz rakor ne için kullanılır?

SB-2543-OSD, 1" (25 mm) hortumun ucuna preslenerek hortumu 1 11/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1" (25 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-2543-OSD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1 11/16-12 ORFS ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

SB-2543-OSD hangi hortuma uyar?

1" (25 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Hortum rakoru nasıl takılır?

SB-2543-OSD, 1" (25 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü 1"11/16-12, B 106, C 52, ØD 19, AA 50. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1 11/16-12 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
