1'' 1''11/16-12 Orfs Erkek Rakor (SB-2543-OE)

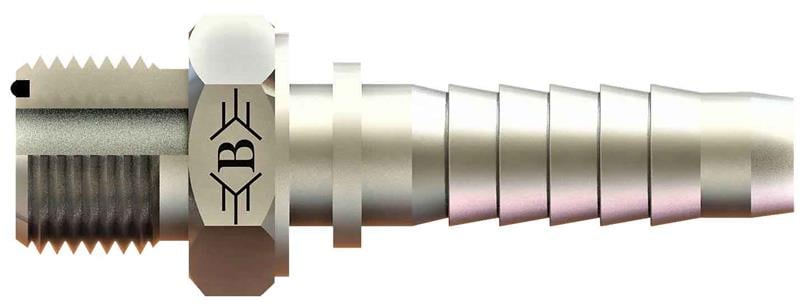

OLC SB-2543-OE: 1" (25 mm) hortum için 1 11/16-12 ORFS bağlantılı ORFS erkek rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

ORFS erkek rakor ne için kullanılır?

SB-2543-OE, 1" (25 mm) hortumun ucuna preslenerek hortumu 1 11/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 1" (25 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-2543-OE için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 1 11/16-12 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1" hortum ne demek?

1" (25 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Hortum rakoru nasıl takılır?

1" (25 mm) hortum için SB-2543-OE ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-2543-OE teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 1"11/16-12, B 98, C 44, ØD 19, AA 46. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
